screw 简介

screw 是一个简洁好用的数据库表结构文档的生成工具，支持 MySQL、Oracle、PostgreSQL 等主流的关系数据库。

生成的文档有 HTML、Word、Markdown 三种格式，示例如下图所示：

导入Maven依赖


    <properties>
        <java.version>1.8</java.version>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <project.reporting.outputEncoding>UTF-8</project.reporting.outputEncoding>
        <spring-boot.version>2.6.13</spring-boot.version>
    </properties>
    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-jdbc</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>

        <dependency>
            <groupId>com.mysql</groupId>
            <artifactId>mysql-connector-j</artifactId>
            <scope>runtime</scope>
        </dependency>

        <!--添加screw依赖-->
        <dependency>
            <groupId>cn.smallbun.screw</groupId>
            <artifactId>screw-core</artifactId>
            <version>1.0.5</version>
        </dependency>
    </dependencies>
    <dependencyManagement>
        <dependencies>
            <dependency>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-dependencies</artifactId>
                <version>${spring-boot.version}</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
        </dependencies>
    </dependencyManagement>

配置文件配置

spring.datasource.url=jdbc:mysql://localhost:3306/xxx?useSSL=false&serverTimezone=UTC
spring.datasource.username=xxxx
spring.datasource.password=xxxx
spring.datasource.driver-class-name=com.mysql.cj.jdbc.Driver
spring.datasource.xa.properties.useInformationSchema=true

JAVA代码

import cn.smallbun.screw.core.Configuration;
import cn.smallbun.screw.core.engine.EngineConfig;
import cn.smallbun.screw.core.engine.EngineFileType;
import cn.smallbun.screw.core.engine.EngineTemplateType;
import cn.smallbun.screw.core.execute.DocumentationExecute;
import cn.smallbun.screw.core.process.ProcessConfig;
import com.zaxxer.hikari.HikariConfig;
import com.zaxxer.hikari.HikariDataSource;

import javax.sql.DataSource;
import java.util.Arrays;
import java.util.Collections;

public class ScrewMain {

    private static final String DB_URL = "jdbc:mysql://localhost:3306";
    private static final String DB_NAME = "数据库名";
    private static final String DB_USERNAME = "账号";
    private static final String DB_PASSWORD = "密码";

    private static final String FILE_OUTPUT_DIR = "导出文件夹";
    private static final EngineFileType FILE_OUTPUT_TYPE = EngineFileType.HTML; // 可以设置 Word 或者 Markdown 格式

    private static final String DOC_FILE_NAME = "数据库设计文档";
    private static final String DOC_VERSION = "1.0.0";
    private static final String DOC_DESCRIPTION = "文档描述";

    public static void main(String[] args) {
        // 创建 screw 的配置
        Configuration config = Configuration.builder()
                .version(DOC_VERSION)  // 版本
                .description(DOC_DESCRIPTION) // 描述
                .dataSource(buildDataSource()) // 数据源
                .engineConfig(buildEngineConfig()) // 引擎配置
                .produceConfig(buildProcessConfig()) // 处理配置
                .build();

        // 执行 screw，生成数据库文档
        new DocumentationExecute(config).execute();
    }

    /**
     * 创建数据源
     */
    private static DataSource buildDataSource() {
        // 创建 HikariConfig 配置类
        HikariConfig hikariConfig = new HikariConfig();
        hikariConfig.setDriverClassName("com.mysql.cj.jdbc.Driver");
        hikariConfig.setJdbcUrl(DB_URL + "/" + DB_NAME);
        hikariConfig.setUsername(DB_USERNAME);
        hikariConfig.setPassword(DB_PASSWORD);
        hikariConfig.addDataSourceProperty("useInformationSchema", "true"); // 设置可以获取 tables remarks 信息
        // 创建数据源
        return new HikariDataSource(hikariConfig);
    }

    /**
     * 创建 screw 的引擎配置
     */
    private static EngineConfig buildEngineConfig() {
        return EngineConfig.builder()
                .fileOutputDir(FILE_OUTPUT_DIR) // 生成文件路径
                .openOutputDir(false) // 打开目录
                .fileType(FILE_OUTPUT_TYPE) // 文件类型
                .produceType(EngineTemplateType.freemarker) // 文件类型
                .fileName(DOC_FILE_NAME) // 自定义文件名称
                .build();
    }

    /**
     * 创建 screw 的处理配置，一般可忽略
     * 指定生成逻辑、当存在指定表、指定表前缀、指定表后缀时，将生成指定表，其余表不生成、并跳过忽略表配置
     */
    private static ProcessConfig buildProcessConfig() {
        return ProcessConfig.builder()
                .designatedTableName(Collections.<String>emptyList())  // 根据名称指定表生成
                .designatedTablePrefix(Collections.<String>emptyList()) //根据表前缀生成
                .designatedTableSuffix(Collections.<String>emptyList()) // 根据表后缀生成
                .ignoreTableName(Arrays.asList("test_user", "test_group")) // 忽略表名
                .ignoreTablePrefix(Collections.singletonList("test_")) // 忽略表前缀
                .ignoreTableSuffix(Collections.singletonList("_test")) // 忽略表后缀
                .build();
    }

}

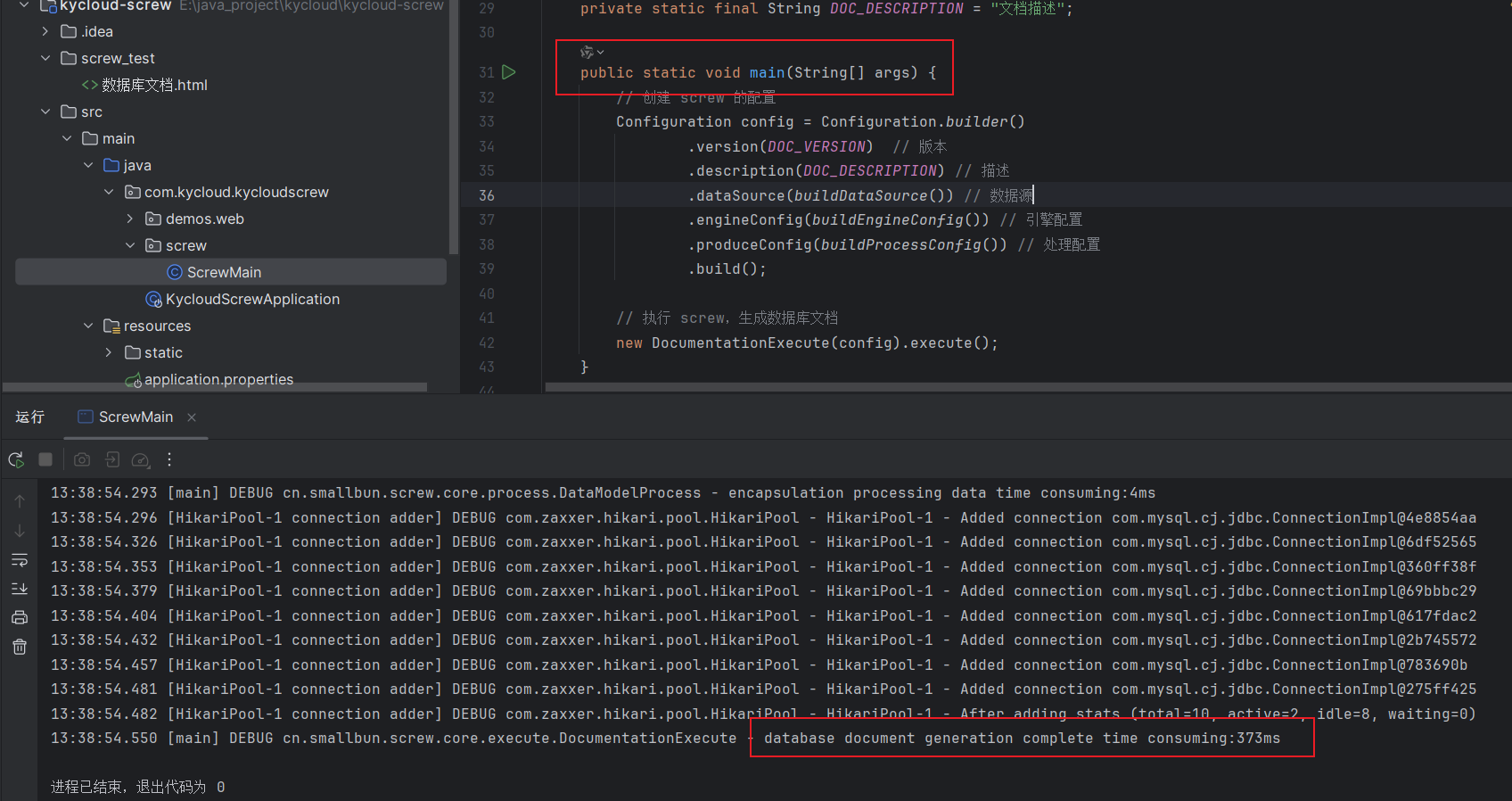

执行main方法

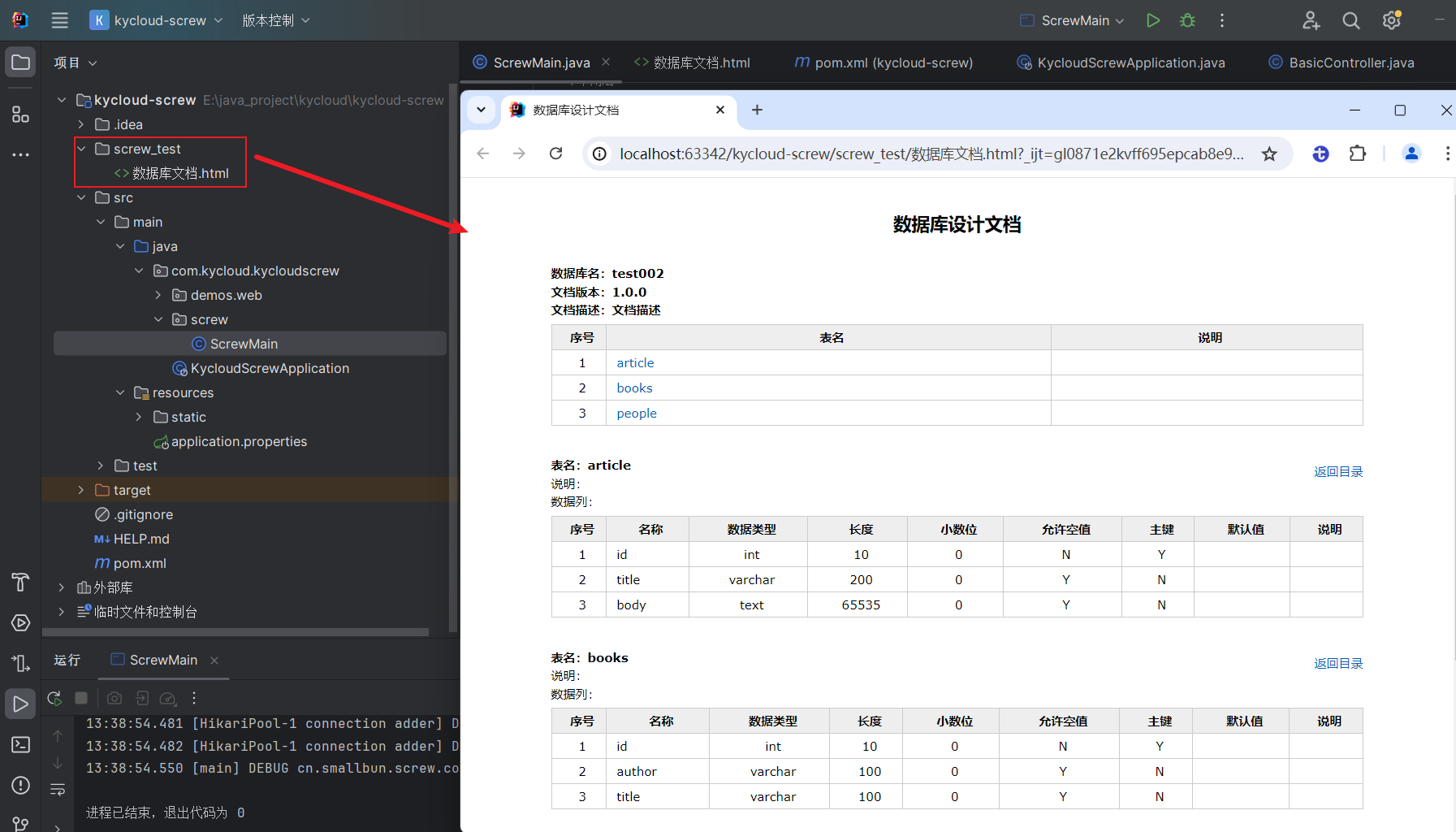

导出结果
